Дымоход – это совокупность различных комплектующих, узлов и деталей, предназначенных для отвода дыма и прочих продуктов сгорания в атмосферу. Эта система обеспечивает также изолирование строительной конструкции от воздействия раскаленных газов, защищает строительные конструкции от агрессивного конденсата, выпадающего в трубах. Устройство работает за счет естественной тяги воздуха.
Компания «СтройКлимат» выполнит монтаж дымохода в Казани под ключ. Сертифицированные специалисты нашей компании выполнят индивидуальную установку дымохода в загородных домах, коттеджах и на других объектах с учетом строгих норм пожарной безопасности. Все работы выполним на высоком профессиональном уровне по приемлемым ценам и с гарантией качества.
Монтаж трубы L=1000мм (Термо) | от 925 ₽ |
Монтаж трубы L=500мм | (термо) ₽ |
Монтаж тройника 90° с врезкой (Термо) | от 925 ₽ |

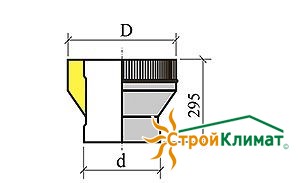

Установка адаптер-переход а (Термо) | от 675 ₽ |
Установка адаптера-перехода Ду 80 (Термо) | от 675 ₽ |

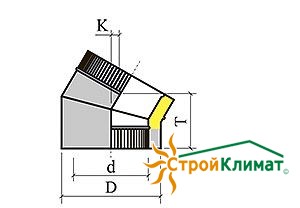

Установка отвода 30°, 45°, 2-х сегментного (Термо) | от 550 ₽ |
Установка отвода 90°, 3-х сегментного (Термо) | от 550 ₽ |
Установка тройника 90° (Термо) | от 925 ₽ |
Установка монтажной площадки (Термо) | от 1550 ₽ |
Установка конического окончания (Термо) | от 925 ₽ |
Монтаж адаптера для котла - перехода (Моно) | от 550 ₽ |
Монтаж дефлектора конического | (моно) ₽ |
Монтаж заглушки - конденсатоотводом, (Моно) | от 550 ₽ |
Установка монтажной площадки (Моно) | от 1550 ₽ |
Установка отвода 30°, 45°, 2-х сегментного (Моно) | от 550 ₽ |
Установка отвода 90°, 3-х сегментного (Моно) | от 550 ₽ |
Установка тройника 90° (Моно) | от 925 ₽ |
Установка тройника 45° (Моно) | от 925 ₽ |

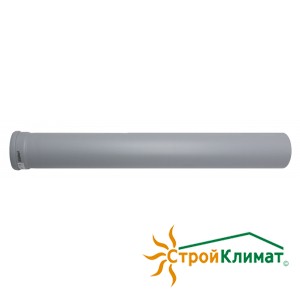

Монтаж трубы 1000 (Моно) | от 675 ₽ |
Монтаж трубы 500 (Моно) | от 550 ₽ |
Монтаж адаптера для перехода с системы коаксиального дымохода | от 550 ₽ |

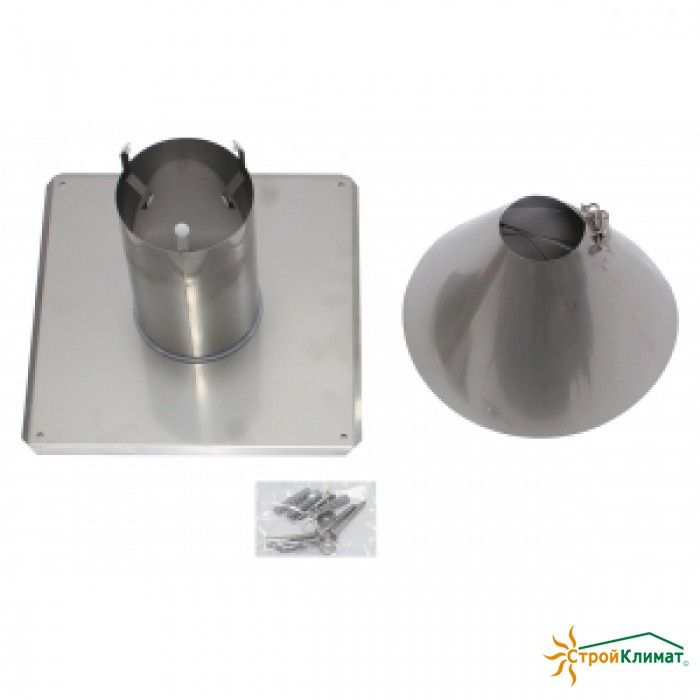

Установка вертикального прохода через крышу | от 4050 ₽ |
Установка комплекта для отвода конденсата | от 1550 ₽ |
Установка комплекта для горизонтального прохода через стену | от 2800 ₽ |
Монтаж отвода 45° коаксиального | от 675 ₽ |
Монтаж отвода 90° коаксиального | от 675 ₽ |
Монтаж трубы коаксиальной газового котла 500мм | от 675 ₽ |
Монтаж трубы коаксиальной 1000мм | от 675 ₽ |
Установка разъемной муфты коаксиальной | от 675 ₽ |
Монтаж элемента из пластмассы для пересечения коаксиального дымохода с крышей здания | от 1550 ₽ |
Монтаж алюминиевого колпака шахты с оголовком и забором воздуха | от 2800 ₽ |
Монтаж базового комплекта дымохода от котла | от 2800 ₽ |
Монтаж отвода 45° для раздельного дымохода | от 550 ₽ |
Монтаж отвода 90° для раздельного дымохода | от 550 ₽ |
Установка адаптера на котел последующим разделением дымохода и забора воздуха | от 925 ₽ |
Монтаж трубы 1000мм для раздельного дымоудаления | от 675 ₽ |
Монтаж основания. | |
Подготовка основание для установки цоколя. Для этого на увлажнённый пол уложим цементную подушку, выполним гидроизоляцию, нанесем цементный раствор | ₽ |
Установка каменную оболочку на подготовленный цементный раствор марки М150, выравнивая при помощи уровня. | ₽ |
Установка бетонный блокоснование или заливка бетоном внутренний объём каменной оболочки. Работы c бетонной смесью можем производить при температурах выше 0°С | ₽ |
При помощи угловой шлифовальной машины вырезка в следующем блоке отверстие для вентиляционной решетки. | ₽ |
Установка отвода конденсата | |
Блок установка на раствор марки М150 на подготовленном цоколе. Выравнивание при помощи уровня. Для удобства эксплуатации размещаем отверстие для подачи воздуха, а также дверцы для очистки дымохода под углом 90° к оси подключаемого потребителя. Установка ёмкость для сбора и отвода конденсата в центре блока на цементный раствор. | ₽ |
Сгибание изоляционную панель прорезями внутрь и вставка в каменный блок так, чтобы соединение двух элементов изоляции находилось посередине задней стенки. | ₽ |
Трубопровод для отвода конденсата выведение в отверстие вентиляционной решётки, а затем подключение к системе канализации. | ₽ |
Используя шаблон, предохраняющий внутреннее пространство дымовой трубы вместе с каналами проветривания от попадания раствора, нанесение на блок необходимое количество раствора. | ₽ |
Монтаж отверстия для дверцы | |
На следующем блоке нанесение контура отверстия для дверцы, размеры которого прилагаются в таблице, входящей в состав «Основного комплекта». Угловой шлифовальной машиной вырезка отверстия. | ₽ |
Установка блока на раствор, излишки раствора удаляется. Вставка изоляционной панели прорезями внутрь в каменный блок . | ₽ |
Нанесение на верхнюю поверхность каменной оболочки необходимое количество раствора. При работе используется монтажный шаблон. | ₽ |
Использование сухой массы для заделки швов прилагаемой инструкцией (7 частей массы и 1 часть воды). (Работы по приготовлению смеси выполняются при температуре окружающего воздуха 200 C. Готовая масса должна быть использована в течение 1-1,5 часов. Без добавления воды) | ₽ |
Монтаж тройника для дверцы | |
Нанесение герметика или массу для заделки швов на нижнюю поверхность керамического тройника для подключения дверцы. (Работы c герметиком ведутся только при температурах выше 5°С.) | ₽ |
Установка тройника для подключения дверцы таким образом, чтобы стенки тройника располагались параллельно стенкам каменной оболочки и на одинаковом расстоянии . Выступ на верхней грани керамической трубы выводим с наружи, канавка внутри. | ₽ |
Удаление избыточного герметика для заделки швов после установки керамических элементов | ₽ |
Вставка двух изоляционных элементов внутрь каменной оболочки. Установка каменную оболочку вместе с изоляцией на подготовленный цементный раствор выравнивая по уровню. | ₽ |
Установка тройника для подключения потребителя | |
Сгибание изоляционной плиты. | ₽ |
Вставка два изоляционных элемента внутрь каменной оболочки. | ₽ |
Установка каменной оболочки вместе с изоляцией на подготовленный цементный раствор | ₽ |
Установка керамического тройника под углом 45 градусов . | ₽ |
Стандартные монтажные операции | |
Установка каменную оболочку на подготовленный цементный раствор. (Монтируем дымоход индивидуально, не связывая его с окружающей кладкой. Правило действует как для стен, так и для перегородок.) | ₽ |
Вставка изоляционной плиты . Изоляционные панели устанавливаем всегда до монтажа внутренних керамических элементов. | ₽ |
Нанесение смеси для заделки швов на нижнюю грань внутренней керамической трубы. | ₽ |
Установка внутрь трубы и выравнивание керамической трубы, удаление избытка массы для заделки швов . | ₽ |
Установка блока с вырезанным отверстием на подготовленный раствор. | ₽ |
Очистка нижнюю грань тройника для подключения потребителя | ₽ |
Нанесение герметика или массы для заделки швов на нижнюю поверхность керамического тройника для подключения потребителя. | ₽ |
Установка внутрь тройника для подключения потребителя. | ₽ |
Монтаж передней панели | |
Установка переднюю панель из минеральной ваты между керамическим тройником и каменной оболочкой. | ₽ |
Прикрепление к изоляционной панели металлические фиксирующие уголки, а затем установка панели в отверстие. | ₽ |
Подключение. | ₽ |
Монтаж разделительной канавки между керамическим элементом дымовой трубы и штукатуркой. | ₽ |
Проход через перекрытие | |
Уплотнение керамическим шнуром зазора между внутренней поверхностью керамического тройника и трубой от потребителя | ₽ |
Установка переходника UNI - Сталь TF1000. | ₽ |
Изготовление отверстия в перекрытии конструкции (заполнением негорючим изоляционным материалом). | ₽ |
Соблюдение расстояния от деревянных строительных конструкций (не менее 5 см.) | ₽ |
Монтаж верхней части дымохода - покровная плита | |
Монтаж «Комплект для монтажа верхней части дымовой трубы» с готовой покровной плитой включает: керамическую трубу, распорное кольцо, конус, герметик, уплотнительную массу. | ₽ |
Нарезка изоляционный материала, устанавливаемый в верхнем блоке дымохода. | ₽ |
Установка дюбели в отверстия верхней каменной оболочки. | ₽ |
Подготовка цементную подушку для установки покровной плиты. | ₽ |
Монтаж верхней части - комплект URATOP. | |
Установка комплекта креплений к конструкции крыши для обеспечения дополнительной устойчивости дымовой трубы. | ₽ |
Снятие размеров в соответствии с наклоном крыши. | ₽ |
Нарезка шлифовальной машиной наружную оболочку URATOP. | ₽ |
Установка сверху готового элемента, выравнивая его по вертикали. | ₽ |
Установка распорного кольца с герметиком. | ₽ |
Установка конуса | ₽ |
Обрезка внутренней керамической трубы в соответствии с нанесённым размером. | ₽ |
Установка распорного кольца. | ₽ |
Обмуровка | |
Уплотнение специальным силиконовым герметиком Hermesil швы внутренней керамической трубы. | ₽ |
Изготовление покровной плиты по месту в заранее подготовленной опалубке на стройплощадке или непосредственно на дымоходе. Для монтажа используем бетон марки М300. | ₽ |
Облицовка кирпичом верхней части дымохода над крышей (используется консольная плита, на которую затем устанавливаются последующие блоки. Консольная плита монтируется под крышей и выдерживает нагрузку от 4м кирпичной кладки. 2/3 этой конструкции находятся над крышей и 1/3 - под крышей). | ₽ |
Монтаж покровной плиты и конуса. | ₽ |
Установка дверцы дымохода | |
Установка рамы дверцы | ₽ |
Штукатурка дверцы. | ₽ |
Монтаж внутренней части дверцы. | ₽ |
Финишная установка дверцы (наружной и внутренней) | ₽ |
Утепленные дымоходы, или так называемые сэндвич-дымоходы, очень распространены в России, независимо от большого предлагаемого на рынке ассортимента дымоходов. Конструкция дымохода очень проста и представляет собой трубу меньшего диаметра в трубе с большим диаметром, т.е. «труба в трубе», а между ними пожаробезопасный утеплитель (изоляция) или пустое пространство. Преимуществом таких видов дымоходов является легкий вес, хорошая тяга, гладкие стенки, минимальное образование сажи и самое главное простота в монтаже. Но нужно иметь в виду, что для монтажа нужно иметь определенные навыки и специальную подготовку, а при покупке самого дымохода продавец обязательно должен предоставить паспорт изделия, где должны быть подробное и схематическое изображение и инструкция монтажа.
Температура дымовых газов может быть очень высокой и поэтому представляет собой источник пожара, как, наверное, и все дымоходы. И даже небольшое отклонение от правил и требований монтажа может привлечь к неприятным последствиям. И поэтому сразу необходимо приобрести потолочно-проходной узел для того чтобы провезти дымоходные трубы через деревянные перекрытия. Диаметр потолочно-проходного узла должен точно соответствовать наружному диаметру дымоходной трубы. Благодаря этому конструкции дымохода находятся на безопасном расстоянии от всех ближайших поверхностей и не соприкасается с ними.
Лучшим вариантом будет то, что этот узел лучше купить в специализированных организациях и со всех сторон обложить его теплоизолирующим материалом. Оптимальным материалом для теплоизоляции является качественная и выдерживающая высокие температуры базальтовая вата. Конечно же стоимость этого материала достаточно дорогая, но мы Вам не советуем на этом экономить. Обязательно при покупке запросить сертификаты и технические характеристики базальтовой ваты. Обязательным условием является то, чтобы базальтовую вату можно было применять при температуре не ниже 800 градусов по Цельсию.
Согласно нормам и правилам СНиП при прохождении дымоходной трубы через деревянные покрытия расстояние между внутренней сэндвич-трубой и деревянной конструкцией должно быть минимум 38 см., а при использовании однотрубной системы расстояние должно быть минимум 50 см. Причем короб должен быть заполнен специальным материалом, не разрешается пустота внутри короба. Но не все конструкции здания позволяют придерживаться требуемых расстояний. Поэтому для защиты деревянных конструкций применяют оцинкованные листы или асбестовые полотна с минимальной толщиной 5 мм. Оцинкованный лист очень хорош тем, что не дает возможность распространяться огню и равномерно распределяет тепло, не давая ему концентрироваться в одной точке. Также дополнительно он отражает тепло идущее от дымоходной трубы.
Коаксиальные дымоходы могут быть смонтированы горизонтальным и вертикальным способами.
При горизонтальном способе монтажа следует учитывать следующие правила и требования:
Комплектацию дымохода в основном составляют следующие элементы:
Чтобы провести дымоход через какие-либо конструкии-перекрытия это может быть стена, потолок, крыша в обязательном порядке нужно использовать огнестойкие прокладки во избежание перегрева и возгорания материалов вокруг дымохода.

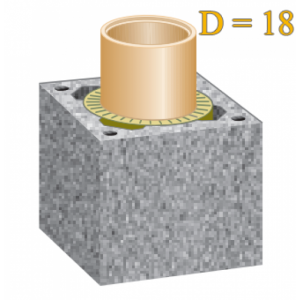

Керамические дымоходы изготовитель уже выпускает в полном сборе и комплектности для монтажа. В комплектность также входить специальная сухая смесь для соединения элементов керамического дымохода. Раствор их сухой смеси готовиться самостоятельно согласно инструкции в соотношении 7:1 (вода: сухая смесь) в помещении температурой не ниже 20 градусов по Цельсию. Приготовленный раствор использовать в течение 1-1,5 часов, а затвердевший оставшийся раствор больше уже использовать нельзя.
На первый блок крепиться труба с отверстием для прочистки, а внизу уже заранее должна быть установлена емкость для сбора конденсата. Весь этот модуль необходимо обернуть базальтовой ватой. Затем следующая труба вставляется в предыдущую и крепиться приготовленным раствором. Все излишки растора убираются влажной губкой. Снаружи все обшивается бетонными блоками, соединенными меж собой цементным раствором.
Затем монтируется тройник, необходимый для подключения отопительного прибора и закрывается он специальной вставкой. После прямого участка устанавливают заслонку. Важно при монтаже блоков соблюдать уровень. Также для прочности конструкции ее армируют.
Бывают случаи когда керамические дымоходы монтируют и без бетонных блоков. Но в этом случае крепят дымоход шагом в 1 метр. А в местах где не отапливается, изолируется базальтовой ватой.
При монтаже в деревянном доме особенно надо внимание обратить на пожаробезопасность. Конструкция дымохода должна находиться минимум на расстоянии 25 метров от деревянной стены.
Финальная часть находится на крыше и заканчивается монтажом плиты из бетона и защитного металлического конуса. А наружная отделка производится по вкусу собственника дома.
Для примера рассмотрим видео: Монтаж керамического дымохода SCHIEDEL UNI визуализация.
Специалисты компании «СтройКлимат» отлично разбираются в инженерных системах. Могут провести консультацию и по телефону и выехать на объект бесплатно. Мы всегда в «онлайн».
Получите бесплатный расчет вашего проекта
и консультации по реализации
Используем только сертифицированные и рекомендуемые материалы и оборудование популярных брендов
Купите заранее все материалы, необходимые для строительства дымохода. Вы должны иметь все необходимые материалы под рукой, когда начинаете свой проект.
При установке металлического дымохода вам понадобится сборная дымоходная коробка, крышка дымохода, сборные секции дымохода и скобы крыши дымохода. Проходя через стену или потолок, вы должны использовать секцию дымохода, которая считается проходом через стену, чтобы не было риска возгорания вашей стены или крыши.
При строительстве кирпичного дымохода вам нужно будет купить кирпич, раствор, опорные части (например, арматуру), колпак и специальные инструменты.
Вам нужно будет начать строить свой дымоход с нуля. Для кирпичной трубы это обычно означает, что вы будете строить свою трубу прямо с верхней части камина (если дымоход предназначен для вентиляции камина), используя кирпич, похожий на тот, который использовался для строительства очага.
Дымоход соединяет верхнюю часть дымовой камеры с крышей через середину дымохода. Он может быть изготовлен как из кирпича, так и из металлической трубы. Если для создания трубы в кирпичном дымоходе используются глиняные или керамические плитки, то они укладываются по мере того, как укладывается дымоход снаружи.
Металлические вкладыши могут быть установлены на место, в то время как бетонные вкладыши отливаются на месте, заливая бетон через гибкий шланг.
Колпак дымохода проходит над верхней частью кирпичного корпуса дымохода. Он должен выступать за стенку дымохода не менее чем на 5 сантиметров и иметь слив для отвода воды от дымохода.
Крышка дымохода важна, потому что она уменьшит количество влаги, которая может попасть в ваш дымоход, защитит от животных, заблокирует нисходящие потоки, не даст искрам выйти из вашего дымохода, а также не позволит мусору, такому как листья и ветки, попасть в ваш дымоход.
Чтобы обезопасить себя и свою семью от огня, вы должны позаботиться о том, чтобы ваш дымоход регулярно подвергался очистке, в зависимости от того, какое топливо вы сжигаете.
Если случится самое худшее, дымовая сигнализация может дать вам дополнительное время, необходимое для спасения при пожаре в доме - убедитесь, что вы регулярно проверяете свою систему.
Масло - Раз в год
Газ - Раз в год
Битуминозный уголь - Два раза в год
Дрова - до четырех раз в год
Бездымные угли - Не реже одного раза в год
Наиболее распространенными причинами возникновения пожаров в дымоходах являются:
Чтобы свести к минимуму производство креозота в дровяной печи, можно выполнить следующие действия:
Помните, что заблокированный дымоход может убить, а исключение воздуха потушит пожар.
Все дымоходы должны быть очищены и проверены в течение летних месяцев, чтобы убедиться, что они свободны от мусора и находятся в полном рабочем состоянии до начала отопительного сезона. Заблокированный или неисправный дымоход может привести как к пожару в дымоходе, так и к отравлению угарным газом, поэтому очень важно нанять профессионального квалифицированного трубочиста.
