VRF и VRV система – это высокотехнологичная модульная система кондиционирования большой производительности, которая позволяет устанавливать десятки внутренних блоков кондиционеров разных типов при одном внешнем. Они разработаны для обслуживания зданий, имеющих большое количество независимых помещений, в каждом из которых может потребоваться собственный режим кондиционирования.

Компания «СтройКлимат» предоставляет услуги по установке мультизональных VRF и VRV систем кондиционирования. Высококвалифицированные мастера выполнят качественный монтаж кондиционеров, используя специальное оборудование. Мы гарантируем качество работ и приемлемые цены.

Цены на монтаж мультизональных VRF/VRV систем

Цены на дополнительные и сопутствующие работы в Нижнем Новгороде

Этапы монтажа

Фреоновая трасса VRV системы

В системах VRV используется общая фреоновая магистраль из трубопроводов. Эта особенность упрощает и удешевляет систему, а также ускоряет монтажные работы. Монтаж фреоновой трассы необходимо выполнять в соответствии с проектом или рабочей документацией.

Монтаж рефнета

После прокладки медных трубопроводов в систему впаиваются рефнеты. Они создают равномерное распределение хладогента по всем подключенным внутренним блокам. При установке труб и рефнетов необходимо использовать только качественные материалы. После пайки рефнетов фреоновую систему проверяют на герметичность.

Монтаж дренажной системы

Установку системы отвода конденсата от внутренних блоков можно проводить совместно с прокладкой фреоновых трубопроводов. К каждому внутреннему блоку подсоединяется трубопровод, который может быть выполнен из водопроводной или канализационной пластиковой трубы. Дренаж подключается при помощи сифонов.

Монтаж внутреннего блока

Установка внутренних блоков зависит от их типа. Настенные и напольно-потолочные блоки устанавливаются на стену помещения, а канальные и кассетные блоки в зоне запотолочного пространства. После закрепления блоков к ним подключаются все коммуникации – кабеля, дренаж и фреоновая магистраль.

Монтаж наружного блока

Наружный блок монтируется в зависимости от технического задания. Его можно установить как на крыше, так и на уровне земли. Для монтажа подготавливается специальный фундамент на виброгасящем основании. После установки наружные блоки обвязываются необходимыми коммуникациями.

Пуско-наладочные работы

Это последний этап, на котором тестируется вся система полностью. Система закачивается фреоном. Проводится пробный запуск системы, тестирование, настройка и отладка всей системы.

Монтаж VRF (мультизональных) систем: особенности и порядок проведения

Монтаж VRF системы (Variable Refrigerant Flow, англ.) проводится на объектах большой площади с целью организации кондиционирования всего пространства. Особенностью мультизонального устройства является возможность регулировать температуру воздуха в каждом одиночном и закрытом помещении. Системы чаще всего устанавливаются в офисах компаний, гостиницах, отделениях банков, а также в частных домовладениях и больших загородных домах.

Услуги по монтажу промышленного оборудования VRV системы включают спектр работ:

• устройство внешних сплит-блоков;
• подключение внутренних блочных систем;
• прокладка коммуникаций;
• подключение оргсети к центральному управлению;
• пуско-наладка.

Что такое ВРФ системы

Профессиональный монтаж сплит-систем и кондиционеров должны выполнять квалифицированные и опытные мастера, потому что VRF системы являются сложным модульным оборудованием большой производительности. Система включает наружные и внутренние блочные устройства, связанные между собой конструктивными элементами, что не мешает им быть относительно далеко друг от друга. Подбор элементов и установка требует профессионализма, знаний и умений.

Блоки, располагающиеся внутри помещения, могут быть нескольких разновидностей:

• настенные;
• колонные;

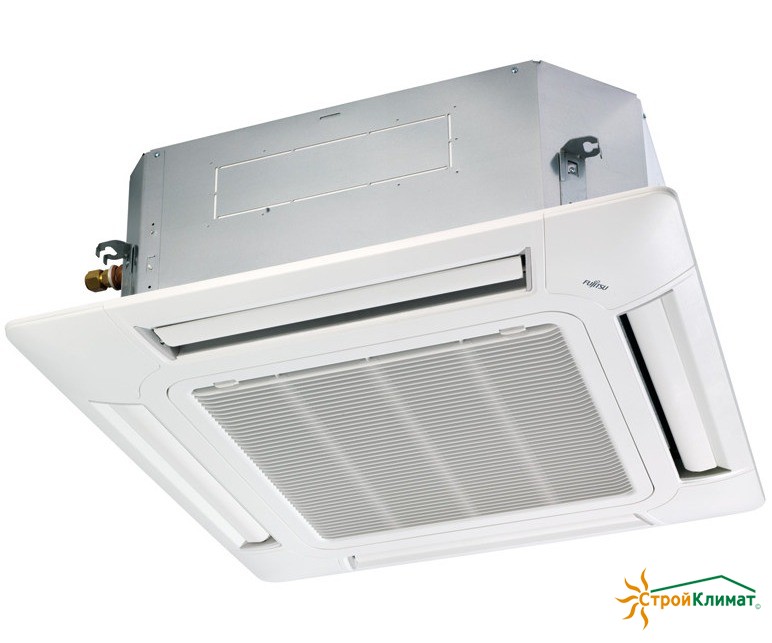

• кассетные;
• потолочные;

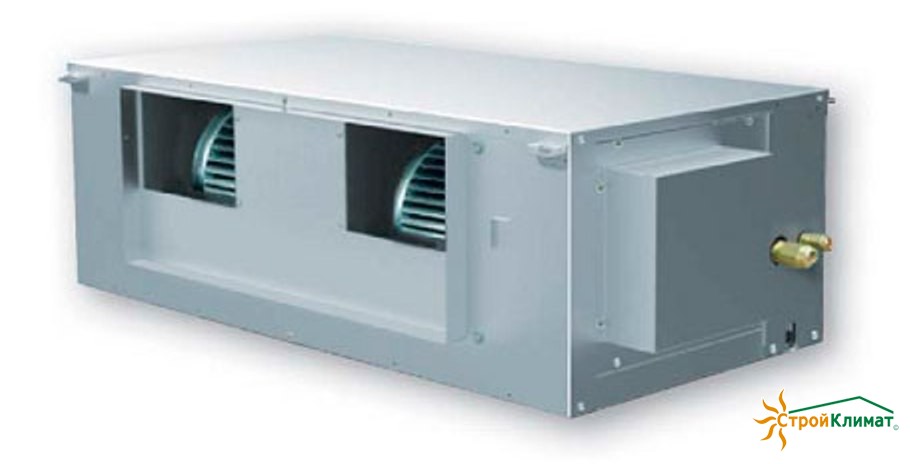

• канальные;
• напольные.

Экологически безопасное вещество фреон R-410 применяется в качестве хладагента — холодильного агента, компонента для электрических холодильных машин, которое при испарении отнимает теплоту от объекта и передает в среду.

Управление мультизональной системой

Оборудованием можно управлять индивидуальными дистанционными пультами или посредством центральной структуры с удаленного доступа. Перед монтажом системы с переменным расходом хладагента необходимо определиться с типом управления.

Ключевые мероприятия по монтажу

ВРВ системы кондиционирования подбираются посредством использования специальных программ и технических расчетов по их монтажу. Такой подход позволяет учесть все риски и нюансы, которые могут повлиять на производительность и эксплуатацию оборудования в разных производственных условиях.

Проектирование VRF систем выполняют грамотные специалисты. В нашем штате трудятся именно такие. Как подтверждение — наличие сертификатов и допусков.

На обозначенном объекте монтируется медная фреоновая труба. Ее диаметр должен соответствовать графическому аналогу, разработанному в проектной документации на монтаж VRF системы.

• Монтаж элементов аккумулирования управления. Происходит установка индивидуально настроенных пультов под каждый блок внутреннего типа. Обустраивается консоль центра управления для обеспечения контроля над всем модулем.
• Инсталлирование приемника пульта.
• Устройство дренажных систем. В системе дренирования происходит ликвидация конденсата, который образуется в процессе работы блочных систем. Дренажная структура направляется в ливневую систему и подключается к системам канализации.
• Монтаж внешних блоков. Уличная конструкция может находиться за стеной объекта или быть установленной на кровле. В любом случае на поверхности требуется соорудить фундамент, основание которого гасило бы вибрации.
  Обратите внимание! Локация наружного блока должна быть той, которая определена в плане проектирования.
• Вальцовка фреонового провода. Вальцевание представляет собой процесс, результатом которого становится соединение труб в одну трассу.
  После того, как произойдет установка 2-х видов блоков, необходимо подключение магистралей к каждой из них. По магистральным трубам проходит хладагент.
  Медные трубы необходимо соединить между собой резьбовыми или фланцевыми крепежами для герметичности конструкции.
• Подключение к электросети. На этой стадии производится подача питания к внутренним и наружным блокам. Рабочие устанавливают адресацию в ручном или авторежиме.
  Автомат предполагает настройку параметров для малогабаритной системы. Ручной предназначен для VRF систем с центр. Пультом.
• VRV система проверяется на герметичность — отсутствие щелей.
• Вакуумирование системы. Проведение пуско-наладки для удаления неконденсируемых веществ.
• Дозаправка фреоном. Чтобы ВРФ система кондиционирования работала эффективно, необходим дополнительный объем фреона, так как заправленного производителем часто не достаточно.
• Диспетчеризация. Подключаются пульты, механизмы, элементы и шлюзы.
• Тестирование, запуск и ввод в эксплуатацию. В финале проверяется работоспособность всей системе на объекте.

Фреоновая трасса VRV системы

В системах VRV используется общая фреоновая магистраль из трубопроводов. Эта особенность упрощает и удешевляет систему, а также ускоряет монтажные работы.

Монтаж фреоновой трассы необходимо выполнять в соответствии с проектом или рабочей документацией.

Монтаж рефнета

После прокладки медных трубопроводов в систему впаиваются рефнеты. Они создают равномерное распределение хладогента по всем подключенным внутренним блокам.

При установке труб и рефнетов необходимо использовать только качественные материалы. После пайки рефнетов фреоновую систему проверяют на герметичность.

Монтаж дренажной системы

Установку системы отвода конденсата от внутренних блоков можно проводить совместно с прокладкой фреоновых трубопроводов. К каждому внутреннему блоку подсоединяется трубопровод, который может быть выполнен из водопроводной или канализационной пластиковой трубы. Дренаж подключается при помощи сифонов.

Монтаж внутреннего блока

Установка внутренних блоков зависит от их типа. Настенные и напольно-потолочные блоки устанавливаются на стену помещения, а канальные и кассетные блоки в зоне запотолочного пространства. После закрепления блоков к ним подключаются все коммуникации – кабеля, дренаж и фреоновая магистраль.

Монтаж наружного блока

Наружный блок монтируется в зависимости от технического задания. Его можно установить как на крыше, так и на уровне земли. Для монтажа подготавливается специальный фундамент на виброгасящем основании. После установки наружные блоки обвязываются необходимыми коммуникациями.

Пуско-наладочные работы

Это последний этап, на котором тестируется вся система полностью. Система закачивается фреоном. Проводится пробный запуск системы, тестирование, настройка и отладка всей системы.
