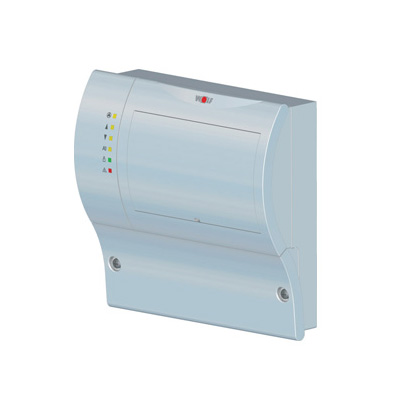

Модуль управления каскадом Wolf КМ с возможностью подключения модуля BM

Модуль каскада KM содержит систему управления каскада для переключающих, регулирующих или переключающих теплогенераторов в комбинации с дополнительным нагревателем (переключающим или регулирующим). Последнее относится, прежде всего, к каскадному подключению тепловых насосов с дополнительным нагревателем. Каскадное подключение относится только к теплогенераторам компании Wolf, которые имеют интерфейс eBUS и совместимы с системой регулирования Wolf (WRS). В каскад разрешается объединять только котлы одинаковой конструкции (1-ступенчатые, 2-ступенчатые или регулирующие) и одинаковой мощности. Активные теплогенераторы подают полученное тепло в гидравлический разделитель или коллектор системы отопления; температура регистрируется датчиком коллектора, так называемым датчиком подающей линии системы отопления. Кроме того, модуль KM также может регулировать работу контура смесителя и управлять параметрируемым выходом. Регулирование контура смесителя может применяться как для подающей, так и обратной линии отопления. Параметрируемый выход управляет либо прямым контуром отопления, контуром бака-накопителя, контуром воздухонагревателя (= внешний запрос тепла), либо 3-ходовым переключающим клапаном для подъема температуры в обратной линии (= поддержка отопления). Выходы для регулирования контура смесителя можно также настроить в качестве выходов для циркуляционного насоса и сигнального выхода неисправности. В зависимости от применения необходимо выбрать в качестве конфигурации соответствующую комбинацию регулирования или выходов контура смесителя и параметрируемого выхода. Для подключения к дистанционным системам управления модуль KM имеет вход 0–10 В для активации теплогенераторов. В этой комбинации активен только сигнальный выход неисправности. Изменение параметров и отображение значений датчиков возможно с помощью пульта управления (BM/BM-2) или интерфейсных модулей ISM1, ISM2, ISM7. Модуль KM имеет интерфейс eBUS, что обеспечивает его интеграцию в систему регулирования Wolf.
