В компании "СтройКлимат" вы можете заказать монтаж кассетных кондиционеров "под ключ".

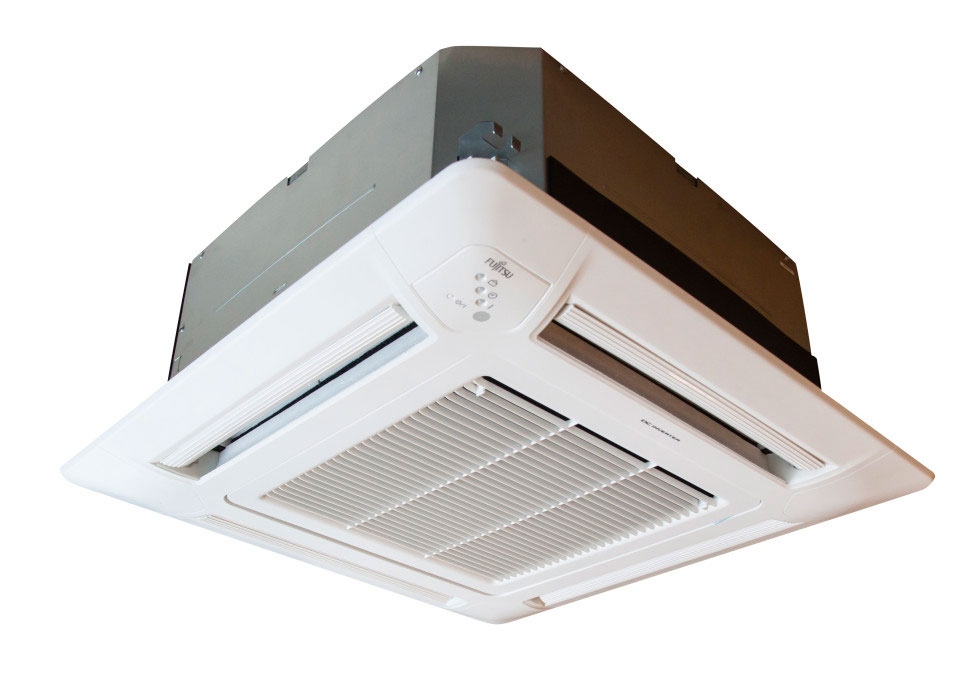

Кассетный кондиционер - это оригинальное конструкционное решение, которое позволит вам обеспечить подачу воздуха в помещениях большой площади. Он представляет из себя сплит-систему, которая имеет раздельную схему кондиционирования, благодаря которой происходит охлаждение воздуха до нужной температуры.

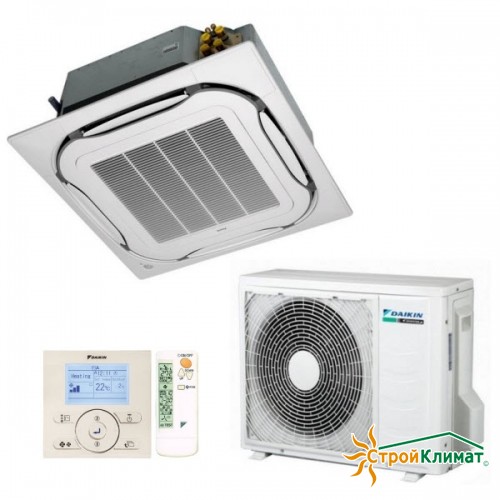

Кассетные сплит-системы состоят из двух блоков, внешнего и внутреннего. Внутренний блок (испаритель) встраивается в подвесной потолок. Наружный блок (конденсатор) устанавливается вне помещения.

Установка кассетных кондиционеров выполняется опытными профессионалами компании "СтройКлимат". Используются только качественные материалы. Клиенту гарантируется высокое качество работы системы кондиционирования.

Мощность кондиционеров

Цены на монтаж кассетных кондиционеров на 22.11.2024

Цены на дополнительные и сопутствующие работы на 22.11.2024

Преимущества кондиционеров кассетного типа

Производительность кассетных кондиционеров сопоставима с другими типами систем, однако, поскольку они чаще всего устанавливаются в коммерческих или офисных помещениях, то обладают большей мощностью, чем настенные. Еще несколько отличительных черт данных систем охлаждения:

• стандартизованные размеры, подходящие для любого типа подвесного потолка, включая потолок типа Армстронг;
• спрятанная система фреоновых трубок под навесным потолком. Данная особенность позволяет беспрепятственно получить доступ к обслуживанию системы охлаждения, а также не требует специальных штроб в стене;
• специфическая форма вентилятора, используемая в кассетных кондиционерах, существенно снижает уровень шума, производимого прибором.

Кондиционеры данного типа, как правило, стоят дороже, чем другие системы.

Где устанавливаются кассетные кондиционеры

Данный тип изделий поставляется в различных размерах и вариантах исполнений, поэтому существует выбор места их установки в помещении. Кассетные кондиционеры больше подходят для больших площадей – существуют ограничения по высоте потолков (не менее 3 м). Поскольку они занимают достаточно большое количество места, а потолок состоит из балок и перекрытий – нужно проконсультироваться с экспертом по установке, чтобы выяснить, где безопаснее всего произвести монтаж.

Как правило, расположение внутреннего блока кондиционера должно также обеспечивать сбалансированный поток воздуха, а также находится вдали от источника тепла.

Рекомендации по установке наружного блока для кондиционера кассетного типа такие же, как и для любого другого кондиционера (сплит-системы). Наружные блоки должны быть установлены в соответствии со следующими требованиями:

• Отсутствие действия вибрации на блок;
• Свободное пространство с обеих сторон для обеспечения воздушного потока;
• Легкий доступ для обслуживания системы.

Монтаж кондиционера

Данный тип устройств имеет непростую систему крепления и разводки воздушных коммуникаций, для наладки устройства нужно обладать определенными знаниями и навыками, следовательно, монтаж кассетных кондиционеров должен производиться специалистами.

Установка внутреннего блока

Монтаж внутреннего блока может быть произведен как в уже имеющийся навесной потолок, так и одновременно с «потолочными» работами. Процесс установки происходит по одному сценарию и состоит из следующих этапов:

• В потолке, согласно трафарету, вырезается отверстие для установки (в случае, одновременного монтажа потолка, бумажный трафарет крепится на блоке после его установки);
• Выбор мест подсоединения и длин дренажной системы, холодильного контура, проводки к внутреннему блоку;
• Определение расположения монтажных скоб по трафарету;
• Для монтажных крюков высверливаются 4 отверстия, глубиной 40-50 мм, диаметром 12 мм;
• Монтаж кассетного блока ровно, относительно горизонта потолка;
• Равномерное затягивание крепежа.

Дренажная трубка во время монтажа не должна искривиться. Внутренний блок своей нижней частью корпуса должен быть «утоплен» в подвесном потолке примерно на 10-12 мм.

Установка лицевой панели

Установка заключается в выполнении следующих шагов:

• снятие решетки воздухозабора;
• двигатель, качающий жалюзи кондиционера, совмещается с областью подключения трубопровода;
• закрепление скоб: в первую очередь, закрепляются скобы на самой панели, затем – две другие в любой последовательности;
• фиксация горизонтального положения панели путем регулировки винтов на панельных креплениях;
• ввинчивание винтов до состояния, когда изоляционная прокладка между панелью и корпусом не уменьшится до 4-6 мм;
• решетка воздухозабора крепится в панели блока;
• двигатель соединяется с блоком управления электрическими контактами;
• решетка закрывается, монтируются заглушки.

Существует несколько нюансов работы с лицевой панелью внутреннего блока кассетного кондиционера: она не должна соприкасаться с любыми поверхностями (стенами, полом ), также необходимо оградить панель от повреждений (падений или ударов).

Установка внешнего блока

Монтаж внешнего блока осуществляется в кирпичную или бетонную стену  в соответствии с нормами крепления, зависящими от массы устройства.

Укладка трубопроводов

Предварительно рассчитывается длина магистралей трубопроводов, которая зависит от расстояния между блоками и не должна превышать 30 м. Влага и грязь не должны попадать во внутренний контур. Перепад высоты между внешним и внутренним блоками не должен быть больше 20 м.

Сам процесс монтажа и укладки должен состоять из:

• подключение трубок к внутреннему блоку «кассетника»;
• подключение к внешнему блоку кондиционера;
• сгибание трубопровода (угол не должен быть более 90 градусов);
• высверливание отверстия необходимого диаметра;
• трубы и проводка собирается в единый пучок при помощи изоленты;
• подключение магистралей через высверленные отверстия к нужным блокам кондиционера;
• открытие штоков, проверка утечки хладагента (в случае необходимости, в конце установки производится дозаправка хладагента);
• удаление воздуха из системы, окончательная стяжка крепежей.

Подсоединение дренажной системы

Кондиционер кассетного типа оснащен внутренней помпой (насосом), который в принудительном порядке убирает конденсат, скопившийся в специальном поддоне из-за циркуляции теплых и холодных потоков через устройство внутреннего блока. Подключение дренажной системы, через которую стекает ненужная влага, происходит через полиэтиленовую трубку внешним диаметром 37-39 мм. Одним концом трубка надевается и зажимается на патрубке насоса внутреннего блока, а второй выводится из помещения, угол наклона не должен быть более 30 градусов, чтобы избежать обратного направления потока конденсата.

Электрическое подключение кассетного кондиционера

Меры безопасности при электрическом подключении:

• все блоки кондиционера должны быть заземлены;
• ставится отдельный автомат для системы кондиционирования;
• в силовой контур электрической цепи вводятся предохранители.
