Радиаторы отопления являются одними из самых распространенных устройств, предназначенных для обогрева помещений. В зависимости от материала радиаторы подразделяются на алюминиевые, чугунные, стальные и биметаллические (сплав двух металлов). Установка радиаторов отопления – дело непростое, которое лучше доверить профессионалам.

Специалисты компании «СтройКлимат» быстро и профессионально установят радиаторы отопления, любые виды батарей в Йошкар-Оле под ключ. Мы предлагаем индивидуальные решения для каждого клиента и гарантию выполненных работ.

Мы предлагаем установку радиатора «под ключ» следующих типов

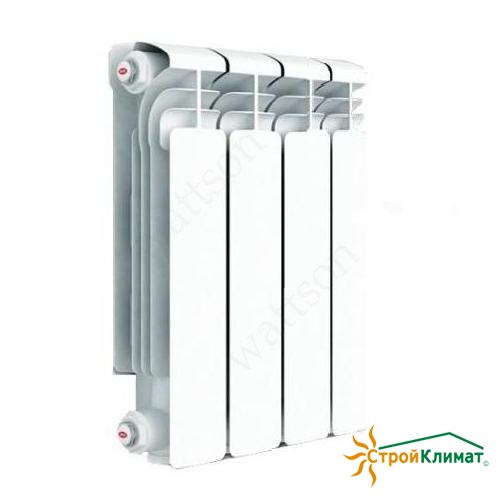

алюминиевого

от 3225 ₽Заказать

чугунного

от 3850 ₽Заказать

биметаллического

от 3225 ₽Заказать

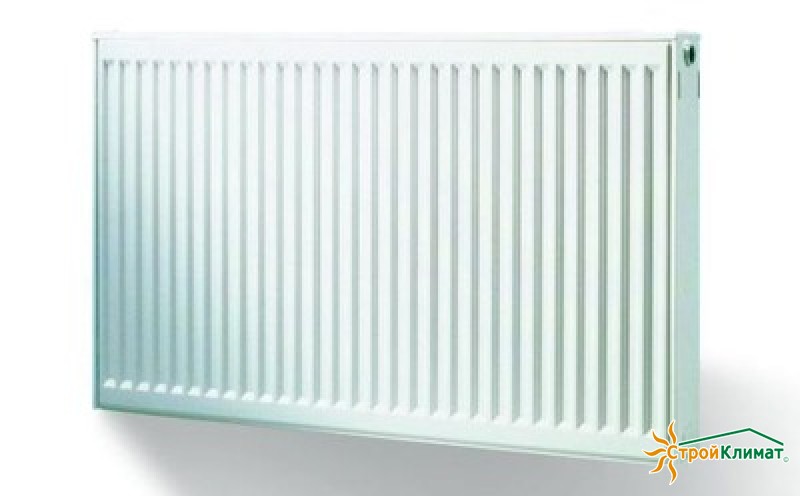

стального

от 3225 ₽Заказать

стального трубчатого

от 3225 ₽Заказать

встраиваемого конвектора в пол (внутрипольного конвектора)

от 6350 ₽Заказать

конвектора импортного производства на пол или на стену

от 3225 ₽Заказать

дизайнерского не стандартного

от 6350 ₽Заказать

конвектора отечественного производства

от 2600 ₽Заказать

Цены на монтаж радиаторов отопления

Варианты подключения отопительного прибора

Однотрубная система - боковое подключение

Подводящая труба байпас присоединяется к верхнему патрубку, а отводящая - к нижнему. Такой способ соединения используется для монтажа радиаторов в квартире с однотрубной системой отопления.

Консультация

Однотрубная система - диагональное подключение

Главный входной патрубок устанавливается сверху с одной стороны радиатора, а выходной – снизу, на другой стороне. Такой способ в нашей компании используется для установки радиаторов в квартирах с однотрубной системой отопления. Преимущество данного способа монтажа отопления – радиатор выдает максимальную теплоотдачу.

Консультация

Однотрубная система- нижнее подключение

Такой способ используется для установки радиаторов в квартире с однотрубной системой отопления. Плюсы такого способа – вы можете замаскировать трубы под плинтус или спрятать в стяжку пола.

Консультация

Двухтрубная система- боковое подключение

В двухтрубных системах существуют два отдельных трубопровода (подающий и обратный), подающая труба присоединяется к верхнему патрубку, а обратная – к нижнему. Такой способ используется для установки радиаторов в квартирах с двухтрубной системой отопления.

Консультация

Двухтрубная система - диагональное подключение

Подводящая труба должна быть присоединена к верхнему патрубку радиатора, а обратная подача – к нижнему, с другой стороны. Такой способ используется для установки радиаторов в квартире с двухтрубной системой отопления. Преимущественно данную систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир.

Консультация

Двухтрубная система- нижнее подключение

Подающая труба прокладывается снизу, под обратной. По стояку теплоноситель движется снизу вверх. Воздух из систем выходит через кран Маевского. Такая система подключения радиаторов подходит для отопления малоэтажных зданий и частных домов.

Консультация

Схема влияния теплообмена прибора от подключения

Тут мы видим, как происходит заполнение батареи теплом.

Расценки зависимости от вида подключений к системе отопления «под ключ»

Боковое подключение

• Тройник для металлопластиковых труб с двумя концовками.
• Прямой регулирующий вентиль для стальных труб, 1/2".
• Прямой запорный вентиль для стальных труб, 1/2".
• Переходник для металлопластиковых труб с концовкой и накидной гайкой, 3/4"нр-20х2.
• Вращающийся клапан для выпуска воздуха, 1/2".
• Радиатор 10 секций.
• Установочный комплект.
• Кронштейны 2 комплекта.
• Работы включены

от 11975 р.Заказать

Подключение по схеме «снизу-вниз»

• Угловой регулирующий вентиль для металлопластиковых труб, 1/2"
• Угловой запорный вентиль для металлопластиковых труб, 1/2"
• Концовка для металлопластиковых труб с накидной гайкой, 20х2 (16x2)
• Вращающийся клапан для выпуска воздуха, 1/2"
• Пластиковая розетка для вентилей
• Радиатор 10 секций.
• Установочный комплект.
• Кронштейны 2 комплекта.
• Работы включены

от 11975 р.Заказать

Однотрубный 4-ех ходовой узел подключения

• Узел нижнего подключения с регулирующим вентилем, 1/2"
• Пластиковая розетка для узла нижнего подключения, d18 мм
• Концовка для металлопластиковых труб с накидной гайкой, 16х2
• Радиатор 10 секций.
• Установочный комплект.
• Кронштейны 2 комплекта.
• Работы включены

от 14475 р.Заказать

Подключение по схеме «по диагонали» на угловых вентилях

• Угловой терморегулирующий вентиль металлопластиковых труб, 1/2"
• Термостатическая головка со встроенным датчиком
• Угловой запорный вентиль для металлопластиковых труб, 1/2"
• Концовка для металлопластиковых труб с накидной гайкой, 20х2 (16x2)
• Вращающийся клапан для выпуска воздуха, 1/2"
• Пластиковая розетка для вентилей, d вн 22 мм
• Радиатор 10 секций.
• Установочный комплект.
• Кронштейны 2 комплекта.
• Работы включены

от 11975 р.Заказать

Подключение дизайн-радиатора

• Дизайн-радиатор высота до 80 см
• Терморегулирующий правый угловой узел нижнего подключения (для двухтрубных систем)
• Концовка для металлопластиковых труб накидной гайкой, 20х2 (16x2).
• Установочный комплект.
• Кронштейны 2 комплекта.
• Работы включены

от 31350 р.Заказать

Подключение подпольного конвектора

• Прямой терморегулирующий вентиль для м/п труб, 1/2"
• Прямой запорный вентиль для м/п труб, 1/2"
• Жидкостно-капиллярное термостатическое дистанционное управление
• Концовка для металлопластиковых труб с накидной гайкой, 20х2 (16x2).
• Конвектор встраиваемый в пол длина до 1 метра.
• Работы включены

от 31350 р.Заказать

Видео работ от наших профессионалов

Практически все радиаторы (батареи) устанавливаются одинаково и необходимый для монтажа материал тоже схожий. При установке чугунных радиаторов (батарей) использую заглушки большего размеры, чем на других, кран маевского вообще не устанавливается, а заменяет его автоматический воздухоотводчик. Алюминиевые и биметаллические устанавливаются идентично. Панельные стальные радиаторы навешиваются на специальные кронштейны, которые идут в комплекте с радиаторами. На самом панельном стальном радиаторе уже на этапе изготовления отливают специальные дуги, при помощи которых они цепляются на кронштейн.

Основные правила установки радиатора в частном доме

Как обычно радиаторы устанавливаются под окнами, чтобы тепло исходящее от радиатора блокировало холод, поступающий от окна. Для эффективности, ширина радиатора должна составлять 70-75 % от ширины окна. Также радиатор должен быть установлен ровно посередине оконного проема, допускается погрешность в 2 см. Расстояние от пола должно составлять от 8 см. до 12 см., до подоконника от 10 см. до 12 см., от задней стенки до стены от 2 см. до 5 см.

Расстояния от радиатора отопления до окна

• Ровная и гладкая стена за радиатором;
• 10-12 см расстояние от подоконника. Прочертить горизонтальную линию по которой будет ровняться верхний край радиатора;
• Кронштейны устанавливаются так, чтобы верхний край радиатора по горизонтали, совпадал с прочерченной линией;
• В основном такое расположение радиатора подойдет для принудительной системы отопления с наличием циркуляционного насоса.
• В случае с естественной системой отопления делают небольшой уклон -1-1,5% по ходу теплоносителя, в случае увеличения угола наклона могут образоваться застои

«Как выбрать батареи, в зависимости от системы отопления?» Интервью от специалиста Иванова Артура

На рынке продаж сантехники имеется огромный выбор радиаторов отопления. Я постараюсь в двух словах объяснить, как правильно их выбрать:

• Алюминиевый радиатор. Данный вид радиатора мы выбираем, на индивидуальное отопление, где нет стальных металлических труб, а также низкое давление в системе отопления. (Ионы алюминия и железа плохо реагируют друг на друга). Стильный, современный дизайн.
• Чугунный радиатор. Чугунный радиатор используем в центральной системе отопления, где высокое давление и подводящие к нему стальные трубы. Очень инертный, долго нагревается и остывает. Низкая теплоотдача. Сложно поддерживать оптимальную температуру в помещении.
• Биметаллический радиатор. Мы понимаем, что данный вид радиатора создавали, чтобы выдерживалось высокое давление (усиление алюминиевого радиатора стальной трубой) и была хорошая теплоотдача. В основном используют в многоэтажных строениях в домостроительной индустрии.
• Стальной радиатор. У данного вида радиаторов хорошая теплоотдача, используют в жилых домах.
• Встраиваемый конвектор в пол. Используют, чтобы сохранить эстетический вид помещения, так как данный вид отопления полностью монтируется в пол. Красивая решетка в полу для теплообмена. Широко применяются с витражными окнами и на входе здания. Очень низкая теплоотдача.

Мы всегда рады помочь подобрать для вас нужный вид радиаторов. И наши специалисты профессионально установят вам по всем нормам и требованиям монтажа радиаторов.

Этапы работ

• Проектирование На этом этапе выполняется разработка схем и планов размещения радиаторов. Способы и варианты подключения. Также на этом этапе определяются с местом расположения и количеством радиаторов. Оптимальным местом монтажа радиаторов считается монтаж под окном, но существуют и другие варианты расположения радиаторов.
• Теплоизоляция стен Стены, где планируется монтаж радиаторов, желательно утеплить теплоизоляционным материалом. Это делается для того, чтобы минимизировать потерю тепла и создать оптимальную температуру в помещении, также уменьшить расходы при индивидуальном варианте системы отопления.
• Навешивание радиаторов на кронштейны Кронштейны крепятся на стену таким образом, чтобы выдержать вес радиатора и выдержать горизонталь по отношению к подоконнику и к полу.
• Подключение труб Существует несколько вариантов подключения радиатора и труб. Самые распространенные- это сварной вариант или накручиванием резьбовых фитингов. Подключение при помощи резьбовых фитингов обеспечивает быстрый демонтаж радиатора или быструю замену радиатора. При этом способе также не требуется специальный инструмент, как сварочный аппарат.

Замена старой батареи отопления

Для демонтажа старого радиатора необходимо совершить следующие действия:

• В первую очередь открутить до конца резьбы контрагайки на верхнем и нижнем подключении;
• Определиться с местом реза. Обязательно оставить хотя бы 1 см резьбы на трубе;
• При работе использовать уровень, для точного определения места монтажа нового радиатора. При криво срезанных трубах потом очень сложно будет смонтировать новый радиатор.
• Затем аккуратно по отмеченным заранее местам срезать трубы, снять старый радиатор и демонтировать старые кронштейны из стены.
• В случае несоответствия по размерам старого и нового радиаторов следует сделать следующее: срезать трубу и наварить новый кусочек трубы, необходимой длины, и нарезать на ней резьбу;
• Если длины трубы недостаточно, то нужно использовать вставку из экопласта. Но заранее необходимо сделать нужный поворот и приварить недостающую длину трубы;
• Остатки резьбы на тубе подготовить к дальнейшему монтажу. Края резьбы можно подравнять болгаркой, скрутить контрагайку с резьбы и избавиться от заусенцев.

Батарею нужно закрепить по заранее намеченным местам. И нужно при монтаже учитывать следующие правила:

• Расстояние от пола должно быть минимум 10-12 см. Во первых- это нужно для хорошей циркуляции воздуха, а во вторых для удобства при проведении влажной уборки;
• Расстояние от подоконника до верхнего края радиатора должно быть минимум 15 см. Это способствует хорошей конвекции;
• Самое оптимальное расстояние между стеной и радиатором – 3-4 см. Такого расстояния нужно придерживаться, чтобы не ухудшилась теплоотдача. А это расстояние можно регулировать при помощи вкручивающихся в стену кронштейнов.

Последовательность монтажа

• В основном такого рода работы как замена радиаторов проводят в теплое время года, когда не работает система отопления. И в первую очередь, перед началом работ, если у Вас централизованная система отопления, Вам необходимо договориться, с обслуживающей Вас организацией, об отключении стояка отопления хотя бы минимум на полдня. Но если Вы решили поменять радиаторы в холодное время года, когда работает система отопления, то Вам во временном отключении стояка отопления скорее всего откажут и попросят подождать окончания отопительного сезона. Но бывают и исключительные ситуации, когда например аварийная ситуация, и температура в помещении очень низкая и есть маленькие дети. В этом случае большая вероятность того, что Вам не откажут;
• Если Вы уже получили разрешение и вода в отопительном стояке сливается - подготовьте все необходимые для монтажа радиатора материалы;
• Начните с кранов, которые вы подготовили. Неважно, это шаровые краны или специальные радиаторные. Намотайте на резьбу лен со специальной пастой. Мотать нужно туго и конусом, по часовой стрелке, начиная с края резьбы.; Следующим шагом, накрутите краны на радиаторы, таким образом, чтобы практически не осталось резьбовой части крана;
• На оставшиеся два боковых отверстия накрутите футорки, но не перепутайте правую и левую. Если не хотите запутаться покупайте универсальные, подходящие на обе стороны. Футорки, как обычно, накручиваются на паранитовые прокладки или резиновый уплотнитель;
• Далее, в местах подключения к системе отопления установите американки, так называемые «ответные части». На оставшиеся отверстия на радиаторе установите заглушку и кран Маевского.
• Установите радиатор, т.е. соедините краны с американками, но предварительно вниз что-нибудь подложите для надежности;
• Радиаторы устанавливаются на специальные скручивающиеся кронштейны. Для ровного выставления радиатора используйте обязательно уровень. Правильно просверлите отверстия и установите четыре кронштейна;

Специалисты компании «СтройКлимат» отлично разбираются в инженерных системах. Могут провести консультацию и по телефону и выехать на объект бесплатно. Мы всегда в «онлайн».
